کمک فنرهای مختلف ساختارها و مکانیزم های مختلفی دارند که در این مقاله به بررسی 6 نوع کمک فنر می پردازیم:

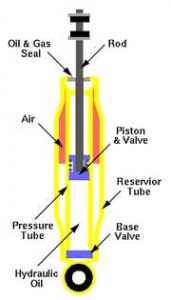

کمک فنر روغنی (هیدرولیکی): Hydraulic Shock Absorber

در این نوع از کمک فنرها، یک سیلندر پر از روغن وجود دارد که یک پیستون داخل آن در حرکت است. پس از اعمال نیرو به پیستون، روغن از سوراخ هایی که روی پیستون محدود است، در هنگام حرکت پیستون مقاومت زیادی وجود دارد در نتیجه پیستون به آهستگی حرکت خواهد کرد و نوسانات را از بین می برد.



کمک فنر تلسکوپی: Telescopic Shock Absorber

این کمک فنر مدل خاصی از کمک فنرهای روغنی است، در هنگام خروج روغن از پیستون، روغن از سوراخ های بزرگتری خارج می شود و در این هنگام مقاومت کمتر است ولی موقع بازشدن کمک فنر روغن باید از سوراخ های کوچکتری عبور کند، پس با مقاومت بیشتری مواجه هستیم. در این نوع کمک فنر، جمع شدن به آسانی انجام می شود تا ضربه در همان ابتدا خوب جذب می شود ولی هنگام بازشدن از خود مقاومت زیادی نشان می دهند تا نوسانات را از بین ببرد.

کمک فنر هیدرو استاتیکی:Hydrostatic Shock Absorber

در کمک فنرهای روغنی، ممکن است وقتی روغن با سرعت از سوراخ ها عبور می کند، هوا بگیرد و کف کند. برای از بین بردن این مشکل، درون محفظه سیلندر معمولاً گاز نیتروژن فشرده وارد می کنند. این گاز معمولاً در کیسه لاستیکی قرار می گیرد تا با روغن ترکیب نشود.

کمک فنر بادی:Air Shock Absorber

در کمک فنر بادی، محفظه هوای فشرده آب بندی شده وجود دارد که هوای فشرده ی آن توسط یک کمپرسور تأمین می شود. برای کنترل فشار هوای داخل سیلندر، سوپاپ های کنترل ورودی و خروجی هوا وجود دارد.

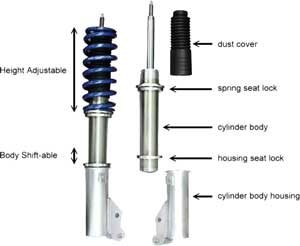

کمک فنرهای قابل تنظیم: Adjustable Shock Absorber

ضریب میرایی این کمک فنرها، قابل تنظیم است. امکان تغییر ضریب میرایی و ثابت فنر وجود دارد تا متناسب با شرایط، واکنش از خود نشان دهد. به عنوان مثال، وقتی خودرو با سرعت زیاد از روی دست انداز عبور می کند، ضربه ای شدید در زمان کوتاه به سیستم تعلیق وارد می شود، در این حالت باید کمک فنرها نرم تر کار کنند در حالی که اگر خودرو آهسته از همین دست انداز عبور کند، باید کمک فنر سفت تر باشد.

کمک فنر اهرمی: Lever Shock Absorber

در این مدل، نیرو توسط یک اهرم به داخل سیلندر منتقل می شود. در این حالت پیستون ها به یک سمت و روغن در جهت مخالف جریان می یابد. وقتی فنر جمع شود، روغن از درون مجراهای درشت عبور کرد هنگام باز شدن فنر، روغن از مجراهای ریز عبور می کند. این موضوع در کمک فنر، ایجاد حالت مقاومت در برابر حرکت کرده و باعث از بین رفتن نوسانات می شود.
